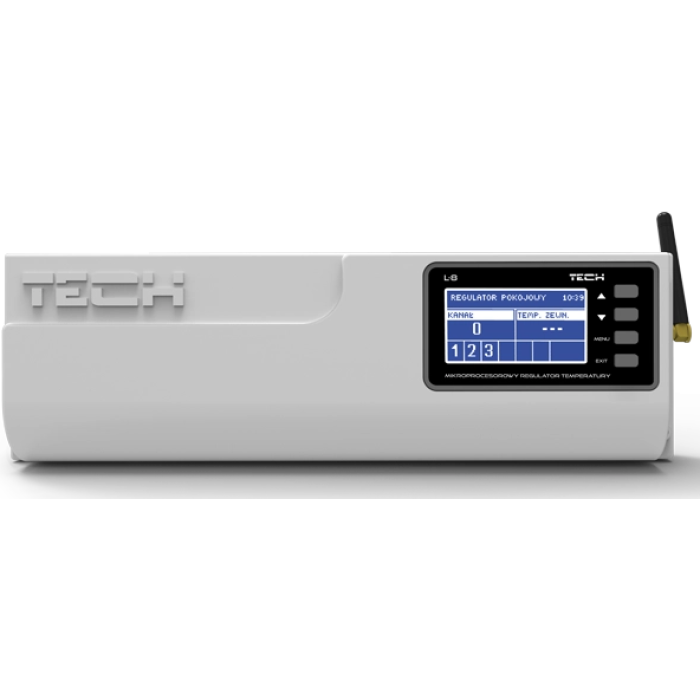

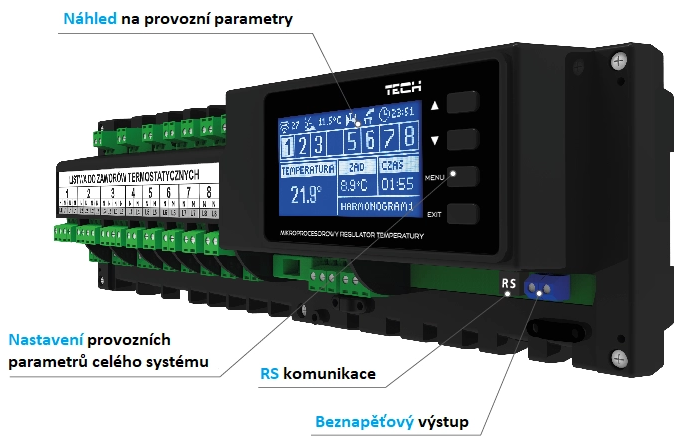

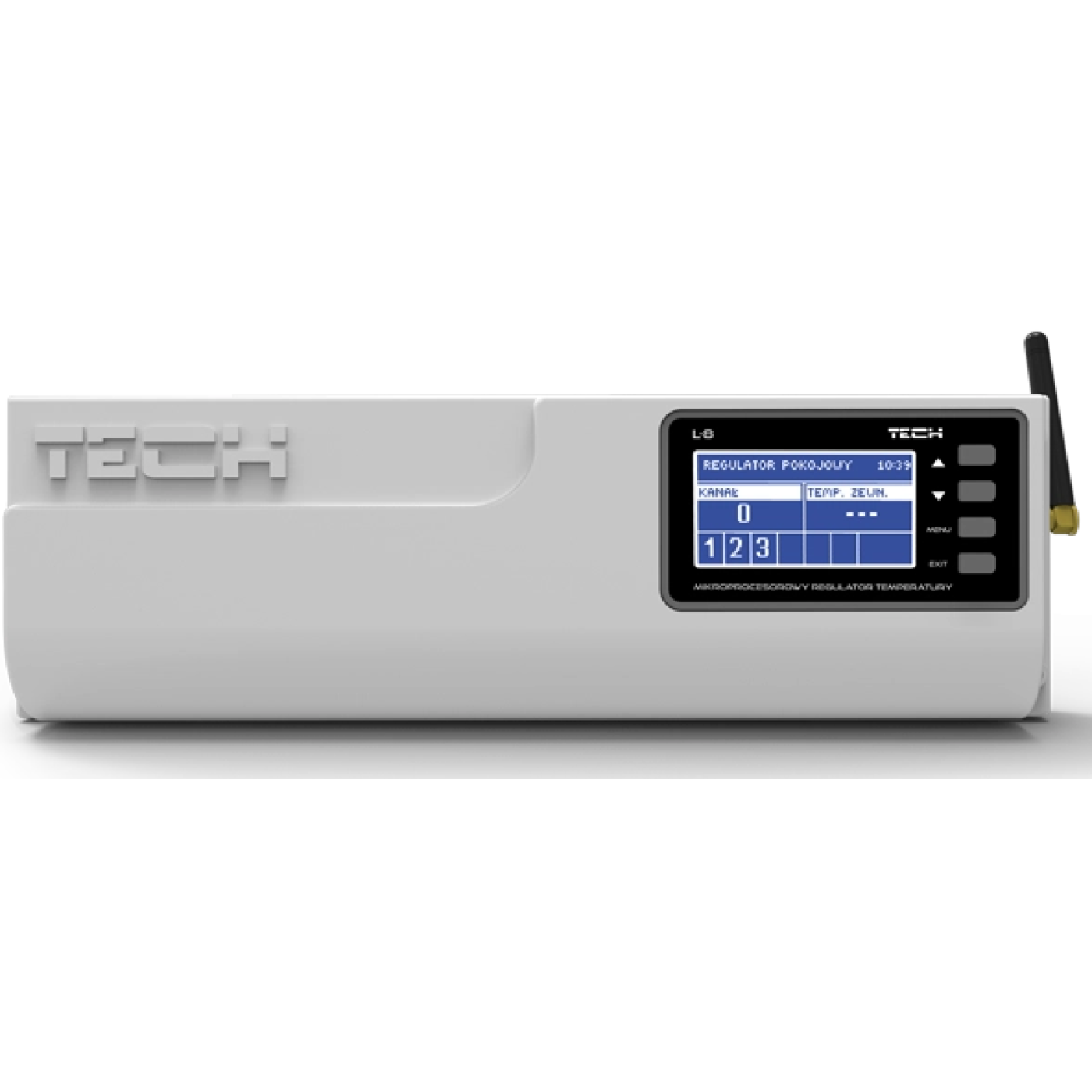

BEZDRÁTOVÝ REGULÁTOR PRO TERMOELEKTRICKÉ POHONY (8 ZÓN) EU-L-8E – je nová verze s funkcí TOPENÍ/CHLAZENÍ
Technické specifikace:
napájení: 230 V 50Hz
komunikace: bezdrátová
rozměry (mm): 335 x 105 x 75
bezpotenciálový výstup: • / 1 A
zatížení svorky pohonů: 0,3 A
zatížení svorky čerpadla: 0,5 A
Nové funkce EU-L-8e:
Od prosince 2018 je v nabídce pouze EU-L-8e s novými funkcemi:
Spolupráce s maximálně 6 bezdrátovými spínacími moduly EU-MW-1 nebo EU-MW-1-230V (mohou plnit úlohu bezdrátového spínání zdroje tepla nebo čerpadla, případně pohonů v druhém rozdělovači, které není možné propojit drátově s CS-L-8E). Čerpadlo je možné přiřadit k určeným zónám,
Topení a chlazení, což umožňuje připojit tepelné čerpadlo, které může automaticky přepínat režim topení a chlazení,
Možnost výběru jednoho ze čtyř provozních režimů (běžný, dovolená, komfortní, ekonomický) umožňuje rychlé přepnutí do jednoho z vybraných režimů, který je programovaný individuálně pro každou zónu,
Ovládání na základě ekvitermy (venkovní teploty) při připojení venkovního teplotního čidla (bezdrátového nebo drátového), což umožňuje vypnutí topení při nastavené venkovní teplotě,
Možnost ovládání i pohonů, které jsou bezproudově otevřené NO (starší verze ovládala pouze pohony bezproudově zavřené – NC)
Bezdrátová regulace pro podlahové vytápění série 8 umožňuje flexibilní rozmístění všech prvků systému bez dodatečných stavebních úprav a, to i ve starších budovách, kde se na tuto možnost ve fázi projektu a výstavby nemyslelo.
Série 8 umožňuje nejen dálkové ovládání vytápění zón prostřednictvím internetu, (při připojení EU-505 Ethernet nebo WiFi RS), ale můžeme také ovládat termoelektrické pohony pro podlahové vytápění (STT-230/2, STT-230/2S, STT-230/2T), jako i bezdrátové elektrické pohony pro radiátorový okruh (STT-869 nebo STT-868). Regulace tak umožňuje vytvořit okruh podlahového a okruh radiátorového vytápění. Podobně jako u jiných sérií, má výstup 230V na čerpadlo a beznapěťový výstup na ovládání topného zařízení, které se zapíná a vypíná na základě signálu o potřebě dotopení místnosti. Software umožňuje přiřadit čerpadlo ovládané z úrovně hlavní regulace ke konkrétním zónám a v případě nutnosti ovládání druhého čerpadla (např. pro radiátorový okruh). Novější regulace CS-L-8e umožňuje přiřadit k jednotlivým zónám bezdrátový spínací modul MW-1 nebo MW-1-230V pro bezdrátové ovládání čerpadla nebo zdroje tepla, případně pohonů STT-230/2, STT-230/2S, STT-230/2T) na vzdáleném rozdělovači, které není možné propojit drátově.
Regulace umožňuje vytvořit 8 zón, ve kterých je zaregistrovaný buď jen bezdrátové teplotní čidlo (EU-C-mini, EU-C-8r) nebo pokojový termostat (EU-R-8b, EU-R-8b PLUS, EU-R-8 bw, EU-R-8z) z úrovně, které je možné změnit teplotu – trvale nebo dočasně. Bezdrátové teplotní čidlo se zabudovaným snímačem vlhkosti EU-CL-mini zabezpečuje měření vlhkosti vzduchu v souladu s normou IP64.
Součástí systému může být i kontrolní panel EU-M-8n, který z jednoho místa umožňuje mít pod kontrolou všechny teploty (programovat, měnit teploty). Panel má zabudované čidlo pokojové teploty.
K celé sestavě je možné připojit i jiné bezdrátové prvky systému jako je: venkovní teplotní čidlo EU-C-8zr, čidlo otevření okna EU-C-2n, podlahové teplotní čidlo EU-C-8f, opakovač signálu EU-RP-4.
Venkovní teplotní čidlo umožňuje vypnout topení, v určených zónách, při dosažení námi nastavené teploty. Čidlo otevření okna zase umožňuje vypnutí topení s určitým zpožděním. Prostorová teplotní čidla reagují na teplotu místnosti a podlahová teplotní čidla kontrolují maximální a minimální teplotu otopné vody v podlaze. Konstrukce budovy o 8 zónách vytváří překážky pro šíření signálu nebo může být signál jednoduše rušený a zde sehrává důležitou úlohu opakovač signálu EU-RP-4. Opakovače můžete navzájem propojit a vytvořit tak řetěz, který Vám potřebný signál přenese tam, kde ho potřebujete.
V případě, že potřebujete upravovat teplotu otopné podle venkovní teploty (ekvitermní křivky), regulace umožňuje připojit přes RS komunikaci i podřízený modul pro směšovací ventil a jeho čerpadlo EU-i-1m nebo regulátor pro směšovací ventil EU-i-1. Všechny parametry jsou nastavované přímo z hlavní regulace CS-L-8e a v případě připojení internetového modulu má uživatel možnost náhledu a změny všech parametrů přes mobilní aplikaci.
Funkce:
Možnost obsluhy max. 22 termoelektrických pohonů pomocí 8 teplotních čidel EU-C-mini, EU-C-8r nebo pokojových termostatů EU-R-8b a EU-R-8z nebo EU-R-8k:
– 3 prostorová teplotní čidla mají možnost obsluhy až 12 pohonů (každé max. pro 4 pohony)
– 5 prostorových teplotních čidel má možnost obsluhy až 10 pohonů (každé max. pro 2 pohony)
možnost ovládání bezdrátových elektrických radiátorových pohonů STT-868 / STT-869 (6 kusů na zónu)
jeden výstup 230V na čerpadlo
beznapěťový výstup (např. pro ovládání vytápěcího zařízení)
možnost připojení bezdrátového ovládacího panelu EU-M-8e
možnost připojení EU-505 Ethernet nebo WiFi RS pro inteligentní řízení vytápěcí soustavy pomocí Smartfónu, tabletu, počítače
možnost připojení modulu směšovacího ventilu EU-i-1 nebo EU-i-1m
možnost aktualizace software pomocí USB
možnost připojení bezdrátového čidla otevření okna
možnost připojení bezdrátového podlahového teplotního čidla EU-C-8f
možnost připojení bezdrátového venkovního teplotního čidla EU-C-8zr
NOVÉ Funkce EU-L-8e:
spolupráce s maximálně 6 bezdrátovými spínacími moduly MW-1 nebo MW-1-230V (mohou plnit úlohu spínání zdroje tepla nebo čerpadla), které lze přiřadit k určeným zónám
topení a chlazení, což umožňuje připojit tepelné čerpadlo, které může automaticky přepínat z režimu topení na chlazení
možnost výběru jednoho ze čtyř provozních režimů (běžný, dovolená, komfortní, ekonomický)
ovládání na základě ekvitermy (venkovní teploty) při připojení venkovního teplotního čidla (drátového nebo bezdrátového)
možnost ovládání i pohonů, které jsou bezproudově otevřené NO
Poznámka: nová regulace nespolupracuje se starším softwarem EU-M-8, je potřebné objednávat EU-M-8n
